為了不斷給自動駕駛汽車提供海量數據和極端場景以滿足安全測試的需要，仿真技術在近年來備受關注，眾多仿真平臺也應運而生。
在這種大背景下，英偉達將自己在圖形計算時代所積累的優勢復制到自動駕駛技術上，并且于 2019 年正式向客戶開放 DRIVE Constellation 自動駕駛仿真模擬器。
那么，當下無人駕駛在預期功能安全方面的進展如何?英偉達在仿真驗證方面有什么獨特的見解?
記者邀請了英偉達無人駕駛開發架構師楊健來進行業內分享。以下為楊健的演講內容，記者進行了不改變?cè)獾恼恚?/p>
大家好!我是英偉達無人駕駛解決方案架構師楊建，感謝新智駕提供的平臺，讓我們可以交流關于無人駕駛仿真方面的話題。
今天分享的主題為《英偉達仿真模擬方法論助力無人駕駛算法開發》，主要分為以下三個方面：
無人駕駛與預期功能安全;
英偉達仿真驗證方法論;
解決問題需要的規模和計算量。
一、無人駕駛和預期功能安全
首先給大家解釋一下 verification(驗證)和validation(確認)的區別。
Verification，主要是驗證結果是否與預期設計相一致，即“把事情做對”;validation，則是結果在與預期設計相一致的同時，確認預期設計是否有問題，是否能夠滿足客戶的其他需求，即“做對的事情”。
目前，工業界有兩種驗證自動駕駛車輛安全的方法論。
一種是大家比較熟悉的ISO26262功能安全(FuSa)，這種方法論旨在預防由汽車電子電氣系統產生故障導致的意外風險隱患。
另一種是 ISO21448 預期功能安全(SOTIF)，這種方法論旨在解決自動駕駛系統本身由于算法或者傳感器(攝像頭、激光雷達等)本身缺陷導致致命傷害事故的問題。這也是今天分享的重點。
從開發流程上來說，無論是 FuSa 還是 SOTIF，都要經歷從需求定義到軟硬件開發再到系統驗證的過程，但相對來說，SOTIF 需要解決的問題難度更大。
就像長尾理論一樣，容易造成事故的場景基本上出現在長尾的尾部，因此，我們很難預測這些問題將會在什么時候發生，而 SOTIF 就旨在去發現這些罕見的場景。
也就是說，SOTIF 可以發揮指導性的意義，把這種潛在的風險進行量化評估，從而評估車輛抵御風險的能力。
我們可以看一下這張圖：
推廣上海公益種植牙援助補貼，滿足條件均可申請，活動僅限今日
我們將所有場景分為4個區域，包括已知的安全場景、已知的不安全場景、未知的不安全場景以及未知的安全場景。
前面兩個場景相對好理解，已知的不安全場景可以通過對 ODD 進行分析來解決相關的風險。由于最后一個場景的安全的場景，因此我們對它的關注度也不是很大。
最需要關注的是區域3，即未知的不安全場景，由于該場景中存在著巨大的風險，如果我們對其一直處于無法悉知的狀態，我們就無法評估其中的風險會對無人駕駛帶來多大的影響。
所以，在SOTIF 的開發流程中，針對已知的安全場景，我們可以通過概念定義階段來對這些場景進行足夠多的分析;針對已知的不安全場景，我們?cè)隍?yàn)證階段會去構建一些不安全的場景，然后對這些場景進行驗證，確保無人駕駛算法可以安全地解決這些問題;對于為安全的未知安全場景，我們需要一些輔助的手段來幫助我們發現場景，了解場景。
也就是說，我們的最終目標就是把未知的不安全場景逐漸轉化成已知的不安全場景，甚至是轉化成已知的安全場景。
不過，從客觀上來講，未知的不安全場景肯定不會完全消失，但它最終會小到我們足以保證無人駕駛算法出現安全事故的概率會比真人駕駛要更小，也就是說，我們可以證明無人駕駛比真人駕駛要更安全。
二、英偉達的驗證方法論
剛剛跟大家分享了英偉達對于 SOTIF 的理解，接下來給大家解釋一下，我們針對上述一些問題的方法和方法論。
首先，我們把整個驗證的測試過程分為幾個步驟：
構建一個模擬器來運行可控的環境和場景;
軟件在環仿真，對軟件算法模塊進行單元測試;
硬件在環仿真，把若干模塊和模組整合進行系統測試;
之后在可控的封閉道路上做整體測試。
所以，我們可以把上述步驟分為兩大類，即真實世界的測試?yán)锍?，以及仿真環境里加速測試?yán)锍?。這里的“加速”不僅是指時間上的加速，還包括了場景構建，或是其他變化的加速，從而獲得更高質量的驗證里程數。
從另一個維度來劃分就是軟件在環和硬件在環。一般來看，軟件在環方面，無人駕駛算法開發都在 X86 平臺上運行，因此模擬器也在相同的平臺運行。硬件在環方面，英偉達與傳統的主機廠有些不同。
傳統上的硬件在環一般指的是 ECU -in-the-loop，相當于只有計算單元是真實的硬件。事實上，我們所說的硬件在環還包括了其他模擬出來的傳感器和車輛控制器。
由于，測試對象運行在目標平臺上，計算單元的算法需要驗證的里程數巨大。所以，一套硬件并不能夠滿足需求，而是需要利用到 IT 行業已經非常成熟的并行化計算和集群化計算來提高仿真訓練效率。
因此，這種仿真的硬件在環平臺要能夠部署到數據中心，然后構建成集群，然后使用集群調度管理工具來進行集群化并行化運行，這種測試的場景才有可能在有效的時間內完成海量的驗證里程。
如此一來，硬件在環就可以做到比特級的準確，但它有一個缺點就是實時屬性太強。
對此，英偉達推出了 drive constellation解決方案，這是一個虛擬的 AV 仿真硬件在環模擬器。
從整個仿真的結構來看，英偉達會把更多精力放在軟件在環仿真上，通過單個軟件模塊或者多個模塊進行驗證;軟件在環仿真驗證之后就是硬件在環仿真，然后這一部分的仿真工作量相對減少;通過了硬件在環仿真驗證，最后才會進入到路測階段。
就工作量而言，我們認為 SIL一般占到60-70%，HIL在20% 左右，剩下的為路測。
關于“加速”，我還想進一步解釋一下。
如圖，在場景 A 當中，假設綠車是我們無人駕駛算法控制的車，然后有一輛汽車想要變道超車，一次性只變一個車道，這樣的場景發生的概率很高，基本上每10公里就會發生一次;場景 B 中，這輛汽車在超車時跨越了兩個車道，這種場景發生的概率相比前者低，大概每30公里發生一次。
將上述兩個常見的場景參數進行一定的隨機調整，就能衍生出變種的場景。比如場景 Ax和場景 Bx，這兩種場景都十分罕見， 1 萬公里可能才會發生一次，這也意味著這些場景更加危險，因?yàn)闊o人駕駛開發公司在路測時，不一定能收集到這樣的場景。
通過這種隨機參數化的方式來衍生出常規場景的變種場景，擴大測試的場景范圍，才有可能進一步覆蓋我們從未遇到過的風險。同時，我們可以在多個機器上一起并行測試，大大提升驗證的效率。
那么，我們?cè)趺礃尤?yīng)對諸如此類的場景變化?
正如上述提到的增加隨機參數的方式，我們推出了一種類似 Python 腳本的高級場景定義語言 HSDL。通過這種語言我們可以定義一些簡單的行為，然后通過組合方式，將它們結合成復雜的場景。目前，這種語言也在積極地為 ASAM OpenScenario 2.0 做貢獻。

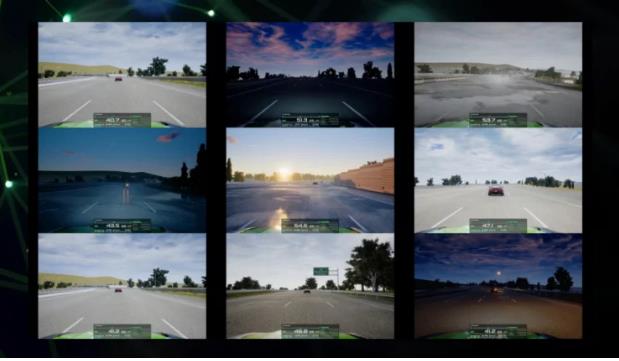

下圖是我們基于一個場景，通過 HSDL 語言對該場景進行多次隨機化變化生成的多個場景。在多次執行中，汽車的位置、所處的地形、面臨的天氣情況都不相同，許多的變化是我們?cè)谧铋_始編寫場景時沒有預料過的。
