慣性導航為何如此重要?

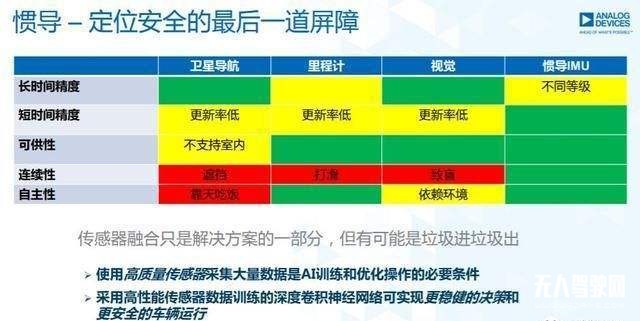

“ 我認為，慣性導航(IMU)或者說MEMS技術，是我們定位安全的最后一道屏障。”ADI亞太區微機電產品線總監趙延輝于12月12日在深圳舉行的ADI中國25周年媒體技術日上說到。
IMU全稱 Inertial Measurement Unit，即慣性測量單元，是測量物體三軸姿態角(或角速率)以及加速度的裝置。一般由三個單軸的加速度計和三個單軸的陀螺儀組成，加速度計檢測物體在載體坐標系統獨立三軸的加速度信號，而陀螺儀檢測載體相對于導航坐標系的角速度信號，結合高精度地圖，即可解算出載體的準確位置和姿態。
相對于毫米波雷達、激光雷達、攝像頭以及GNSS來說，IMU能夠完全不受外界環境的影響地為自動駕駛系統提供連續的、高精度、高可靠的車輛位置、方向、速度、里程(車載里程計會受到路面打滑等情況的影響)、時間等維度的信息，保障車輛的安全行駛。
另外，值得一提的是，IMU還能夠提供相比衛星導航、攝像頭更快的信號更新速度。比如，衛星導航一般是一秒鐘更新一次位置信息，現在最快的也只能做到一秒鐘更新幾十次，即便是在一些高端應用上，最多也只能達到秒幾百次更新的級別，遠遠達不到連續導航的水平(連續導航至少要達到幾毫秒就更新一次的級別)，特別是在車速較快時，衛星導航和攝像頭識別就會有滯后的問題。而IMU則完全沒有這些問題，其能夠輕松做到幾毫秒級的連續定位。
當然，IMU也有著一些問題，比如在毫米波雷達、激光雷達、攝像頭、GNSS衛星定位都失效的情況下，如果IMU的精度本身就不高，那么單獨依靠IMU的時間越長，偏移就會越大。
另外，IMU對溫度的敏感度很高，外界溫度的變化會對器件的靈敏度產生影響，進而產生一定的隨機漂移，因此，IMU通常都需要提出適當?shù)恼`差模型和溫度補償方法，以此來提高整個系統的精度。
趙延輝表示：“大家在做傳感器融合的時候，并不是說你選擇的傳感器越多越好，也不管是什么樣的傳感器，什么樣的性能，如果選擇不當，可能就是拿來的都是一些無用的數據，那么自然會導致無用的判斷。我們ADI的IMU主要就是實現在各種極端環境下，依然給你準確的輸出，這個極端的環境包括各種高低溫的變化，包括各種顛簸的路面都可以做得到。”
雖然，目前在高精度定位導航領域，除了MEMS慣性導航之外，也還有采用光纖組件和激光組件的方案，但是相比之下，MEMS慣性導航具有體積更小、價格更低、測量范圍更大、使用更方便的優點。
“基于光纖的導航系統，便宜的可能都要十萬塊，乘用車是很難采用的。另外，光纖的方案非常不耐碰，靜態精度很高，但是動態精度就很低。我個人認為，未來MEMS替代光纖一定是一個大勢所趨。因為MEMS的穩定性，特別是長期的穩定性，我們已經可以做到1度以內，中低端的光纖也就是這個水平。而MEMS方案還具有體積小、功耗低、成本低的優勢。”趙延輝進一步解釋到。
目前ADI擁有很多高性能的IMU產品。趙延輝告訴芯智訊：“之前我們IMU就有用到一些航空航天應用上，有航空航天的認證。”其實目前相當一部分自動駕駛的應用，實際上是把更高端的、更高級的一些行業的需求適當?shù)慕档秃笱苌舍槍ψ詣玉{駛的IMU。
ADIS1650X系列IMU
而在工業領域，ADI的IMU應用已經是非常的廣泛。自從2007年ADI推出了首款IMU產品以來，經過十多年的發展，ADI的IMU產品在性能持續提升的同時，尺寸也是越來越小?，F(xiàn)在，ADI還推出了芯片級的IMU，比如今年11月正式發布的ADIS1650X系列。
ADI全新推出的ADIS1650X系列IMU，相比上一代產品來說，其在保持高性能的同時，在尺寸上進一步縮小了40%，并且達到了工業級的標準，該系列也是經過了全溫測試補償，可以提供高精度的定位，同時，成本和體積都有了很大的優化。
從內部結構來看，ADIS1650X系列IMU和過去大的模塊級IMU并沒有什么區別，里面有傳感器、信號處理，有各種各樣的溫度補償校準。雖然體積較小，但依然內部采用的是差分結構，做到了非常好的振動抑制特性，可以應用于無人機、農業拖拉機以及自動駕駛等領域。
趙延輝表示，ADIS1650X系列IMU與友商的高精度產品相比，擁有5倍的動態范圍，可以適應極端情況;2倍的帶寬，可以捕捉急速的變化;10倍以上的振動抑制特性改良;10倍以上的低噪聲加速度傳感器改良。
這里特別需要指出的是，在IMU系統中，振動抑制特性非常的重要。通常來說，IMU可以檢測出汽車/飛機的轉動角度、航向偏離了多少、俯仰角偏了多少、行駛的速度和距離等數據。但是，對于傳感器來說，很難分辨出傳感器輸出的數據是由載體轉動引起的還是由于載體自身振動引起的，也就是說只要有振動存在就會有誤差引入。而振動抑制特性，就是減少振動對于傳感器的精度的影響。
“雖然消費級的無人機較少采用ADI的IMU，這主要是出于成本和體積考慮，但是目前99%以上的行業應用無人機，都采用的是ADI的IMU。為什么他們不去用便宜的IMU?因為我們的產品的振動抑制特性非常好。如果這個指標不好的話，無人機就很難懸停住，會朝著一個方向偏移。這在工業領域里面是不能接受的。”趙延輝舉例介紹到。
小結：
除了IMU技術之外，ADI在自動駕駛領域所涉及的毫米波雷達、激光雷達技術，以及視覺ADAS領域也都有布局。
目前，ADI在雷達領域布局已有超過16年的歷史。目前在24GHz毫米波雷達領域，近半數車載雷達模組中都有ADI的芯片。在77-79GHz毫米波雷達產品上，ADI也有在有布局。2017年，ADI與瑞薩電子就宣布了在77/ 79GHz汽車雷達技術上展開合作。2018年ADI還收購了一家德國工業雷達的方案公司SymeoGmbH，可提供高效率雷達的整體解決方案，而不是器件級解決方案
在激光雷達領域，早在2016年，ADI就收購了美國Vescent Photonics公司的固態激光波束轉向技術，開始重點研發Flash雷達和固態激光雷達方案。
在ADAS視覺領域，ADI很早也布局了TOF 3D技術。ADI當前的TOF產品是基于高量子效率的CCD方案@940nm光波長方案，具備抗干擾性強(可以解決同一場景多機相互干擾問題)、窄脈沖高速全局曝光噪聲干擾小、高分辨率(640x480@30fps)、低功耗、探測距離遠(支持最高20m的識別距離)等特點。可應用于車內傳感(手勢識別、駕駛員健康、乘員檢測、體態識別)、車外近距離人臉識別解鎖、車外遠距離的輔助避障。
據ADI系統應用工程經理李佳透露，ADI目前的CCD TOF方案是跟另一家合作伙伴合作的，后續會轉向完全由ADI主導，目前ADI有一款全新的TOF產品正在研發，將會采用CMOS TOF Sensor，它的性能和分辨率會有很大的提升、并且功耗也會進一步的降低。
總結來說，目前ADI在自動駕駛及ADAS領域已經有了極為全面的產品線布局。
